انواع قالب فلزی بر اساس کاربرد
انواع قالب فلزی بر اساس کاربرد؛ بررسی قالب دیوار، ستون، سقف و تیرچه
انواع قالب فلزی بتن یکی از مهمترین موضوعاتی است که مهندسان، پیمانکاران و مجریان سازههای بتنی هنگام انتخاب تجهیزات قالببندی با آن مواجه هستند. در پروژههای بتنآرمه، قالب تنها یک ابزار موقت برای نگهداری بتن تازه نیست؛ بلکه بخشی از فرآیند کنترل کیفیت اجرا محسوب میشود و میتواند روی دقت ابعادی سازه، کیفیت سطح بتن، سرعت عملیات اجرایی و هزینههای نهایی پروژه تأثیر مستقیم داشته باشد.
در سالهای اخیر، استفاده از سیستمهای قالببندی فلزی استاندارد و مدولار در پروژههای عمرانی افزایش پیدا کرده است؛ زیرا این سیستمها علاوه بر افزایش سرعت اجرا، امکان کنترل بهتر کیفیت بتن نهایی را فراهم میکنند. به همین دلیل، بررسی مشخصات فنی محصولات و شناخت تفاوت میان مدلهای مختلف پیش از انتخاب نهایی اهمیت زیادی دارد. بسیاری از پیمانکاران حرفهای پیش از خرید، اطلاعات فنی ارائهشده توسط تولیدکنندگان تخصصی مانند قالب فلزی صنعت سازه را بررسی میکنند تا متناسب با نیاز پروژه، گزینه مناسبتری انتخاب کنند.
در ادامه این مقاله، انواع قالب فلزی بتن را بر اساس کاربرد بررسی میکنیم و ویژگیهای هر نوع قالب، نکات اجرایی و معیارهای مهم انتخاب آن را از دیدگاه فنی و عملیاتی بررسی خواهیم کرد.
انواع قالب فلزی بر اساس کاربرد
هر قالب فلزی برای شرایط مشخصی طراحی شده است و انتخاب صحیح آن تأثیر مستقیمی بر کیفیت اجرای سازه دارد.
| نوع قالب | مهمترین کاربرد |
|---|---|
| قالب دیوار | دیوارهای برشی، حائل و مخازن |
| قالب ستون | ستونهای بتنی مربعی، مستطیلی و قابل تنظیم |
| قالب سقف | دالهای بتنی و سقفهای یکپارچه |
| قالب تیر | اجرای تیرهای بتنی |
| قالب فونداسیون | پیهای نواری، گسترده و منفرد |
| قالب تیرچه | تولید تیرچههای بتنی |
| قالب مدولار | پروژههای با اجزای تکرارشونده |
| قالب خاص | سازههای منحنی، پل، منهول و قطعات سفارشی |
این دستهبندی علاوه بر پاسخگویی به نیاز کاربران، با ساختار محتوای صفحات برتر نتایج جستجوی گوگل نیز همراستا است.
قالب فلزی دیوار
قالب دیوار یکی از پرکاربردترین انواع قالب فلزی در پروژههای ساختمانی است. این قالب برای اجرای دیوارهای برشی، دیوارهای حائل، مخازن و سازههای زیرزمینی استفاده میشود و باید بتواند فشار جانبی بتن تازه را بدون تغییر شکل قابل توجه تحمل کند.
در پروژههایی که ارتفاع دیوار زیاد است، کیفیت اتصالات، فاصله پشتبندها و نحوه مهاربندی اهمیت زیادی پیدا میکند. کوچکترین خطا در این بخشها میتواند باعث باز شدن درزها، خروج شیره بتن و کاهش کیفیت سطح نهایی شود.
قالب فلزی ستون
ستونها از مهمترین اعضای باربر سازه هستند و دقت ابعادی آنها نقش مهمی در اجرای صحیح اسکلت دارد. قالب ستون معمولاً بهصورت چهاروجهی یا قابل تنظیم تولید میشود تا بتوان آن را برای ابعاد مختلف استفاده کرد.
در انتخاب این قالب، مواردی مانند کیفیت جوشکاری، استحکام اتصالات، سهولت مونتاژ و شاقول بودن صفحات اهمیت زیادی دارد. استفاده از قالبهای تابدار یا فرسوده میتواند باعث ایجاد ستونهایی خارج از ابعاد طراحیشده شود.
قالب فلزی سقف و تیر
در قالببندی سقف و تیر، علاوه بر تحمل وزن بتن تازه، آرماتورها و نیروهای اجرایی، سرعت نصب نیز اهمیت زیادی دارد. در پروژههای بزرگ، استفاده از سیستمهای مدولار باعث کاهش زمان قالببندی و افزایش بهرهوری میشود.
انتخاب این قالبها باید بر اساس ضخامت دال، دهانه تیرها، فاصله تکیهگاهها و روش اجرای پروژه انجام شود تا از ایجاد خیز یا تغییر شکل جلوگیری شود.
قالب فونداسیون و تیرچه
برای اجرای فونداسیون، قالب باید توانایی حفظ ابعاد دقیق پی و مقاومت در برابر فشار بتن را داشته باشد. در مقابل، قالب تیرچه بیشتر در خطوط تولید تیرچه بتنی و پروژههای سقف تیرچهبلوک استفاده میشود و کیفیت آن مستقیماً بر یکنواختی محصول نهایی تأثیر دارد.

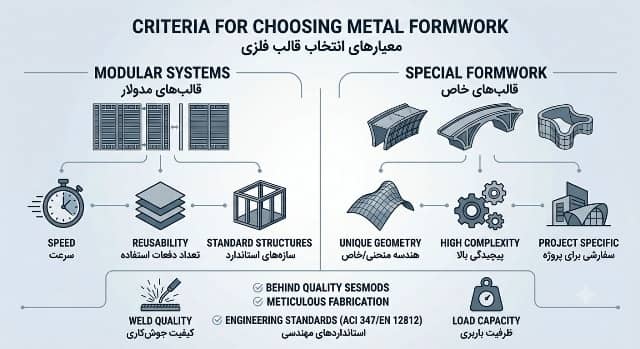

انواع قالب فلزی بر اساس روش ساخت
علاوه بر کاربرد، قالبهای فلزی از نظر روش تولید نیز به چند گروه تقسیم میشوند.
قالب مدولار: متداولترین نوع قالب که از پنلهای استاندارد تشکیل شده و برای بیشتر پروژههای ساختمانی مناسب است.
قالب لبه خم (پرسی): با خمکاری ورق تولید میشود و به دلیل دقت ابعادی و وزن مناسب، کاربرد گستردهای دارد.
قالب تسمهای (جوشی): در این روش تسمههای فولادی به ورق جوش داده میشوند و معمولاً برای پروژههای سنگینتر استفاده میشود.
قالب خاص: برای سازههایی با هندسه غیرمعمول مانند پل، منهول، نیوجرسی یا قطعات پیشساخته طراحی و تولید میشود.
چگونه قالب مناسب پروژه را انتخاب کنیم؟
انتخاب قالب نباید فقط بر اساس قیمت انجام شود. عوامل زیر نقش مهمی در تصمیمگیری دارند:
- نوع سازه و عضو بتنی
- ارتفاع بتنریزی
- تعداد دفعات استفاده مورد انتظار
- کیفیت سطح نهایی بتن
- سرعت اجرای پروژه
- شرایط حمل و نصب
- خدمات فنی و پشتیبانی تولیدکننده
به عنوان مثال، در پروژههایی با تعداد زیاد دیوار و ستون مشابه، استفاده از سیستم مدولار باعث کاهش زمان اجرا و هزینههای نیروی انسانی میشود؛ در حالی که برای پروژههای خاص، طراحی سفارشی گزینه مناسبتری خواهد بود.
کیفیت ساخت؛ عاملی فراتر از ضخامت ورق
یکی از تصورهای اشتباه این است که کیفیت قالب تنها به ضخامت ورق فولادی وابسته است. در عمل، عملکرد یک قالب به مجموعهای از عوامل مانند نوع پروفیلهای تقویتی، کیفیت جوشکاری، دقت پانچها، تلرانس ساخت، نحوه مونتاژ و کیفیت اتصالات بستگی دارد.
به همین دلیل ممکن است دو قالب با ظاهر مشابه، عملکرد کاملاً متفاوتی در پروژه داشته باشند. تولیدکنندگان حرفهای علاوه بر انتخاب مواد اولیه مناسب، مراحل کنترل کیفیت را از برش ورق تا مونتاژ نهایی انجام میدهند تا ظرفیت باربری و دوام قالب در طول استفادههای مکرر حفظ شود.
استانداردهای طراحی قالب فلزی
در پروژههای حرفهای، طراحی و انتخاب سیستم قالببندی تنها بر پایه تجربه انجام نمیشود. استانداردهایی مانند ACI 347 و EN 12812 معیارهایی برای طراحی، کنترل بارهای وارد بر قالب، محدود کردن تغییر شکل و بررسی ایمنی سیستمهای قالببندی ارائه میکنند. همچنین در پروژههای داخلی، الزامات مبحث نهم مقررات ملی ساختمان و آییننامه بتن ایران (آبا) نیز در تحلیل شرایط اجرایی و کنترل کیفیت سازههای بتنی مورد توجه قرار میگیرد.
اشتباهات رایج هنگام انتخاب قالب فلزی
برخی از اشتباهاتی که باعث افزایش هزینه پروژه میشوند عبارتاند از:
- انتخاب قالب صرفاً بر اساس قیمت اولیه
- استفاده از قالب فرسوده بدون بررسی فنی
- بیتوجهی به کیفیت جوشکاری و اتصالات
- انتخاب قالب نامتناسب با ارتفاع یا نوع سازه
- نادیده گرفتن تعداد دفعات استفاده و هزینه چرخه عمر قالب
در بسیاری از پروژهها، خرید قالب ارزانتر در ابتدا باعث کاهش هزینه اولیه میشود، اما به دلیل تعمیرات بیشتر، کاهش سرعت اجرا و افت کیفیت بتن، هزینه نهایی پروژه را افزایش میدهد.
چک لیست انتخاب قالب فلزی
پیش از خرید یا اجاره قالب، این موارد را بررسی کنید:
- کیفیت ورق فولادی و پروفیلهای تقویتی
- یکنواختی و استحکام جوشها
- سلامت صفحات و عدم وجود تابیدگی
- کیفیت اتصالات، پین و گوه
- دقت ابعادی و محل سوراخهای اتصال
- امکان استفاده مجدد در پروژههای بعدی
- ارائه مشخصات فنی و خدمات پشتیبانی توسط تولیدکننده
مقایسه قالبهای فلزی داخلی و سیستمهای قالببندی خارجی
در بازار جهانی، شرکتهایی مانند Doka، PERI و MEVA سیستمهای پیشرفته قالببندی برای پروژههای بزرگ عمرانی ارائه میکنند. این شرکتها معمولاً تمرکز زیادی روی طراحی سیستمهای ایمن، سبک و سریع دارند.
در بازار داخلی نیز شرکتهایی مانند SANATSAZE در زمینه تولید قالبهای فلزی بتن فعالیت میکنند. هنگام مقایسه تولیدکنندگان داخلی و خارجی، معیار اصلی نباید فقط برند باشد؛ بلکه کیفیت مواد اولیه، دقت ساخت، کنترل کیفیت و تطابق محصول با نیاز پروژه اهمیت بیشتری دارد.
همچنین در بررسی فناوریهای تولید قالب، منابع تخصصی بینالمللی مانند Metal Forms و Sanqiang Metal Formwork نشان میدهند که کیفیت فرآیند ساخت، استانداردهای جوشکاری و کنترل ابعاد، از عوامل کلیدی دوام قالبهای فلزی محسوب میشوند.
قالب فلزی مدولار؛ راهکاری برای پروژههای پرتکرار
این نوع قالبها از صفحات فولادی با ابعاد استاندارد ساخته میشوند و توسط گیرهها یا پین و گوه به هم متصل میگردند. در پروژههای متوسط تا بزرگ که سرعت، تکرارپذیری و همترازی اهمیت دارد، قالب مدولار بهترین گزینه است.
سیستم مدولار باعث میشود پیمانکار بتواند با ترکیب پنلهای مختلف، قالببندی بخشهای متفاوت سازه را با سرعت بیشتری انجام دهد. این ویژگی در پروژههایی که تعداد زیادی ستون، دیوار یا سقف مشابه دارند اهمیت زیادی دارد.
از نظر مهندسی، مزیت اصلی قالب مدولار کاهش خطای انسانی، افزایش سرعت نصب و امکان کنترل بهتر کیفیت اجرا است.
جمع بندی؛ انتخاب قالب مناسب، سرمایهگذاری برای کیفیت سازه
هیچ قالبی را نمیتوان بهترین گزینه برای تمام پروژهها دانست. انتخاب صحیح زمانی اتفاق میافتد که شرایط سازه، روش اجرا، حجم بتنریزی، تعداد دفعات استفاده و امکانات کارگاه بهصورت همزمان بررسی شوند.
هرچه این تصمیم دقیقتر گرفته شود، احتمال بروز خطاهای اجرایی کمتر و دستیابی به کیفیت مطلوب بتن سادهتر خواهد بود؛ موضوعی که در پروژههای حرفهای، ارزش آن بسیار بیشتر از تفاوت قیمت اولیه تجهیزات است.
