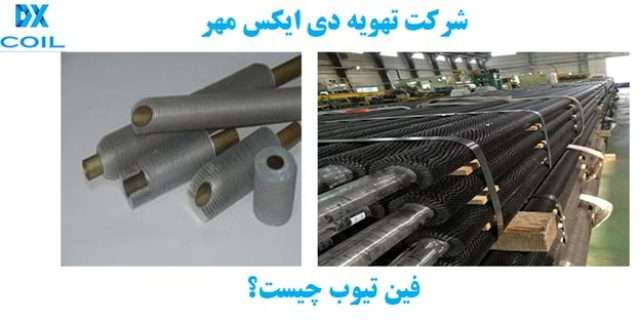

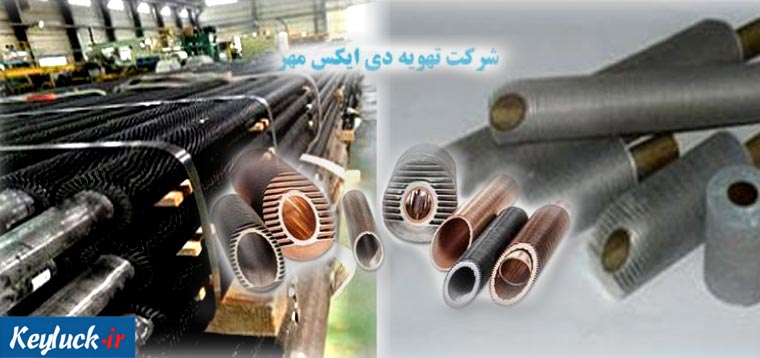

فین تیوب چیست؟
فین تیوب (fin tube) لولههای پره داری هستند که تحت عنوان مبدلهای حرارتی طی انواع مختلف جهت استفاده در تجهیزات سرمایشی گرمایشی طراحی می شوند. به عبارتی صفحات فین تیوب وظیفه بالا بردن سطح حرارتی انواع کویل مسی یا استیل را بر عهده دارند. یعنی اینگونه ورقهها در مدلهای متفاوت با هدف انتقال حرارت سیال موجود ساخته میگردند.
وجود فین تیوب داخل کویلها سبب شده بیشترین نرخ تبادل گرما با کمترین حجم صورت پذیرد. توجه شود یکی از مهمترین فرآیندهای انتقال درون حوزههای صنعت یا حتی ساختمانهای مسکونی جابجایی حرارت میباشد فلذا طراحی درست فین تیوب بسیار حائز اهمیت است زیرا مهمترین نقش را به منظور انجام این امر داراست.
نکته ۱: fin tube علاوه بر بهبود تبادل حرارتی، پایین آوردن مصرف انرژی، مانع تجمع رسوب داخل لولهها شده همچنین باعث ایجاد حرکت طغیانی سیال درونی، افزایش سرعت انتقال، کاهش حرارت طی کمترین زمان میگردد.
قسمتهای سازنده فین تیوب چیست؟
هر فین تیوب دارای دو قسمت اصلی مهم یعنی تیوب و فین میباشد :
- تیوب
بیشتر بنحو مدور طراحی میشود. متریال سازنده انواع تیوب موادی نظیر مس، برنج، کربن استیل و دیگر فلزاتی که بر اساس نوع سیال بتوانند دما، فشار، خوردگی را تحمل کنند است. لوله مذکور درون یک لوله آلومینیومی با ضریب حرارتی بالا همینطور فرم دهی و ساخت آسان جای میگیرد. سپس این مجموعه داخل دستگاه فین زنی قرار گرفته تا طی عملیات مکانیکی و شکل دهی سرد فین زنی روی لوله انجام گیرد.
- فین
FIN میتواند به صورت اکسترود، پیچشی، صفحه ای طراحی گردد. قطر لوله آلومینیومی بعد عملیات اکستروژن تعیین کننده نوع آرایش و چیدمان دیسک خواهد بود. قطر فین تیوب بین ۱ الی ۲ اینچ برآورد شده که حدود ۹۵% فینها در اندازه ۱ اینچی تولید میشوند. تعداد آنها پس از فین زنی ۸ تا ۱۲ FPI میباشد. طول لولههای سازنده حدود ۱ الی ۱۲ متر همراه ضخامت ۰٫۰۱ تا ۰٫۰۳۵ اینچ بنابر طراحی مهندسی و درخواست مشتریان متفاوت است.
نکته ۲: متریال سازنده بیشتر فین تیوبهای حرارتی صفحات نازک آلومینیوم، استیل ۳۰۴، گالوانیزه می باشد. مهندسان ضخامت استاندارد جهت تولید فین را ۸۰ تا ۲۲۰ میکرون میدانند.
نکته ۳: انتخاب و طراحی صحیح یک fin tube روی طول عمر و کارایی سایر بخشهای مرتبط نقش پر رنگی دارد.
کاربرد فین تیوب چیست؟
بطور کلی فین تیوب جهت کاربردهای مرتبط با انتقال حرارت از مایع داغ به سیال سردتر توسط دیواره لوله استفاده میگردد. انواع فین تیوب تحت عنوان مبدلهای حرارتی پر کاربرد هوا، آب، شیمیایی خنک شده برای تجهیزات گرمایشی سرمایشی صنایع مختلف صنعتی همانند پتروشیمی، نفت، گاز، پالایشگاه، نیروگاه، ذوب آهن، فولاد، صنعت فلزی کانی، بهداشتی، غذایی و… کاربرد دارند.
همچنین در سیستمهای تهویه مطبوع آپارتمانهای مسکونی، اداری، تجاری نیز بکار برده میشوند. بطور کلی تر هر جایی که به انتقال گرما یا سرما نیاز است fin tube کاربرد خواهد داشت. امروزه کارایی اینگونه صفحات حرارت زا بسیار زیاد شده زیرا جزء سیستمهای مقرون به صرفه محسوب میگردد. حتی میتوان در گلخانهها یا ساختمانها بجای شوفاژ فین تیوب را به عنوان تجهیز گرمایشی استفاده کرد.
انواع فین تیوب چیست؟
۱- فین تیوب اکسترود
جهت استفاده در خنک کنندههای اواپراتور شل اند تیوب با فلز آلومینیوم ساخته میشود. بنحویکه طی قرار گیری فین روی تیوب اصلی سطح شعاع لوله بالا رفته سپس بار حرارتی کل افزایش مییابد.
۲- فین تیوب اسپیرال
به شکل مارپیچی روی تیوب اکسپند میگردد. با تراکمهای ۶ الی ۱۰ FPI قابلیت طراحی دارد. مدل اسپیرال بنابر شرایط اسیدی بودن هوا و دمای کاری در انواع آلومینیوم، استیل، گالوانیزه تولید می شود.
۳- تیوب مسی شیار دار
داخل انواع کندانسور آب خنک قرار میگیرند. نحوه تولید آنها با ایجاد شیار روی تیوب مسی است. یعنی داخل و خارج تیوب مسی شیار ایجاد شده تا سطح تبادل حرارتی کویل بالا رود. طبق درخواست خریدار یا صلاحدید مهندس فنی طراح تراکم FIN و مدل شیار انتخاب می گردد.
۴- فین تیوب پلیت
دارای دو مدل سینوسی لوور دار و موجدار بوده که هر نوع برای یک کویل قابل استفاده است. با قرارگیری ورقههای نازک کنار یک دیگر و نصب روی تیوب باندل سطح یکنواخت حرارتی تشکیل میدهد. دارای مزایای مهمی مثل جذب گرمای زیاد، تسریع بخشیدن به فرآیندهای برودتی میباشد. از آلومینیوم ساخته شده انواع معمولی و صنعتی (بلوفین، گلدفین) را داراست.
شرکت کویل سازی تهویه دی ایکس بطور تخصصی سازنده فین تیوب در انواع مختلف می باشد. برای کسب اطلاعات بیشتر یا استعلام قیمت خرید با کارشناسان فروش مجموعه DX تماس حاصل نمایید.
